産品介紹：

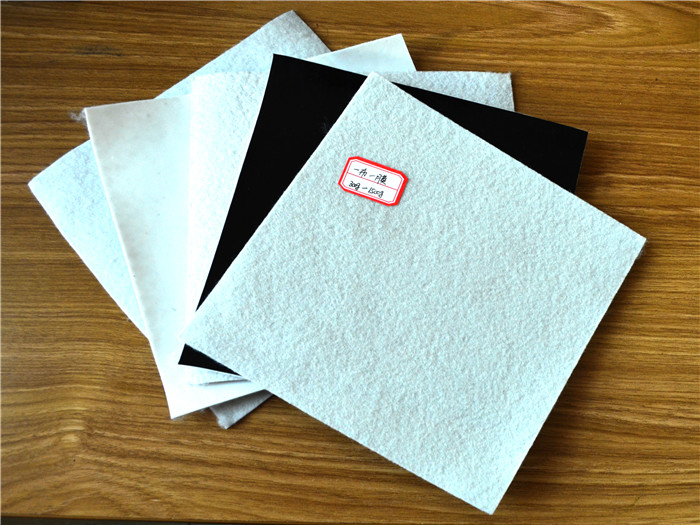

複合土工膜(複合防滲膜)分為(wèi)一布一膜和(hé)兩布一膜，寬幅4-6m，重量為(wèi)200-1500g/平方米，抗拉、抗撕裂、頂破等物理(lǐ)力學性能指标高(gāo)，産品具有(yǒu)強度高(gāo)，延伸性能較好，變形模量大(dà)，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水(shuǐ)利、市政、建築、交通(tōng)，地鐵(tiě)、隧道(dào)、工程建設中的防滲、隔離、補強、防裂加固等土木工程需要。常用于堤壩、排水(shuǐ)溝渠的防滲處理(lǐ)，以廢料場(chǎng)的防污處理(lǐ)。
複合土工膜是在薄膜的一側或兩側經過烘箱遠紅外加熱，把土工布和(hé)土工膜經導輥壓到一起形成複合土工膜。随着生(shēng)産工藝的提高(gāo)，還(hái)有(yǒu)一種流延法做(zuò)複合土工膜的工藝。其形式有(yǒu)一布一膜、二布一膜、兩膜一布等。
土工布作(zuò)為(wèi)土工膜的保護層，使保護防滲層不受損壞。為(wèi)減少(shǎo)紫外線照射，增加抗老化性能，好采用埋入法鋪設。

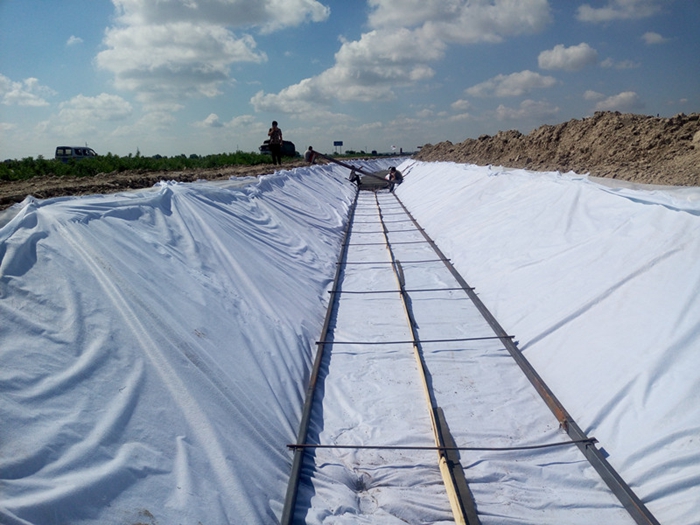

施工中，首先要用料徑較小(xiǎo)的砂土或粘土找平基面，然後再鋪設土工膜。土工膜不要繃得(de)太緊，兩端埋入土體(tǐ)部分呈波紋狀，後在所鋪的土工膜上(shàng)用細砂或粘土鋪一層10cm左右過渡層。砌上(shàng)20-30cm塊石(或砼預制(zhì)塊)作(zuò)防沖保護層。施工時(shí)，應盡力避免石塊直接砸在土工膜上(shàng)，好是邊鋪膜邊進行(xíng)保護層的施工。複合土工膜與周邊結構物連接應采用膨脹螺栓和(hé)鋼闆壓條錨固，連接部位要塗刷乳化瀝青(厚2mm)粘接，以防該處發生(shēng)滲漏。
1.複合土工膜的耐靜水(shuǐ)壓原理(lǐ)
在複合土工膜兩側壓力水(shuǐ)頭達到一定值後，複合土工膜會(huì)破裂。逐級增加試樣兩側水(shuǐ)力壓養，并保持一定時(shí)間(jiān)，當滲流量急速增加，表示試樣受到破壞，也獲得(de)了試樣的耐靜水(shuǐ)壓值。
2.保持複合土工膜的上(shàng)述壓力至少(shǎo)2h，觀察滲流管水(shuǐ)位變化情況，複合土工膜水(shuǐ)位基本穩定(滲流量為(wèi)0)，則以0.1-0.2mpa，為(wèi)級差逐級增加壓力，每級均保持2h，直至出現滲流量快速增加現象，表明(míng)試樣已出現破裂，此前一級壓力即作(zuò)為(wèi)耐靜水(shuǐ)壓(mpa)。
3.複合土工膜如隻需判定土工膜樣品是否達到某一規定耐靜水(shuǐ)壓值，則可(kě)直接加壓到此壓力并保持2h，再判定是符合要求。
4.複合土工膜每個(gè)樣品至少(shǎo)測定3個(gè)試樣，以低(dī)值作(zuò)為(wèi)樣品的耐靜水(shuǐ)壓。
折疊經編
經編複合土工膜特性 :高(gāo)抗拉強度、低(dī)延伸率、縱橫向變形均勻、抗撕裂強度高(gāo)、耐磨性能優良、隔水(shuǐ)性強。經編複合土工膜。
折疊選擇竅門(mén)
複合土工膜規格的選擇與下墊層平整度、材料允許拉應力、材料彈性模量、鋪設範圍內(nèi)的大(dà)水(shuǐ)頭覆蓋層大(dà)粒徑等有(yǒu)關，其厚度設計(jì)除考慮主要由水(shuǐ)壓力要求的強度外，還(hái)需考慮暴露、埋壓、氣候、使用壽命等應用條件，并按現行(xíng)有(yǒu)關标準的規定确定設計(jì)厚度實際厚度
<
<
<
客服1
客服2
